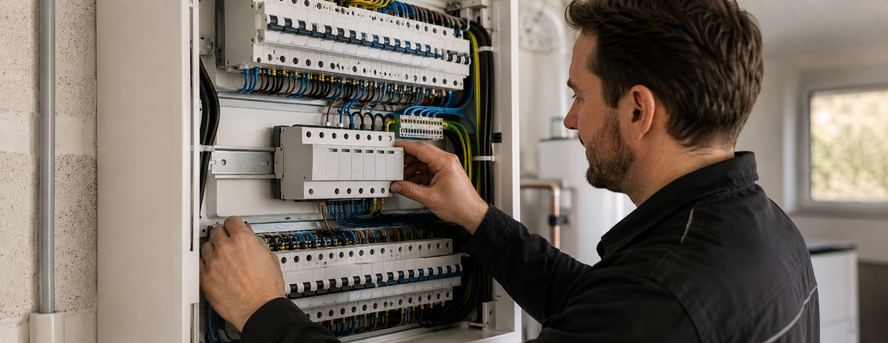

Überspannungsschutz im Verteiler nachrüsten – Anleitung für mehr Sicherheit im Haus

Ein plötzlicher Blitzschlag, Schalthandlungen im Stromnetz oder Spannungsschwankungen können schwere Schäden an elektrischen Geräten verursachen. Moderne Haushalte besitzen heute zahlreiche empfindliche Verbraucher wie Fernseher, Wärmepumpen, Router, Smart-Home-Systeme oder Wallboxen. Ohne passenden Überspannungsschutz können bereits kurze Spannungsspitzen hohe Kosten verursachen.

Wenn du deinen Überspannungsschutz im Verteiler nachrüsten möchtest, solltest du wissen, welche Schutzgeräte benötigt werden, wie die Installation grundsätzlich aufgebaut ist und worauf bei der Nachrüstung geachtet werden muss. In diesem Ratgeber erfährst du Schritt für Schritt, wie ein Überspannungsschutz im Sicherungskasten funktioniert und warum die Installation ausschließlich durch eine Elektrofachkraft erfolgen darf.

Was ist ein Überspannungsschutz?

Ein Überspannungsschutz schützt elektrische Anlagen und Geräte vor zu hohen Spannungen im Stromnetz. Diese sogenannten Überspannungen entstehen häufig durch:

• direkte oder indirekte Blitzeinschläge
• Schalthandlungen im öffentlichen Stromnetz
• große elektrische Verbraucher im Gebäude
• Fehler in elektrischen Anlagen
• Spannungsspitzen bei Photovoltaikanlagen

Die gefährlichen Spannungsspitzen dauern oft nur Millisekunden, reichen jedoch aus, um Elektronik dauerhaft zu beschädigen.

Ein Überspannungsschutzgerät leitet diese überschüssige Energie kontrolliert gegen Erde ab und schützt dadurch die Elektroinstallation und angeschlossene Geräte.

Warum solltest du einen Überspannungsschutz nachrüsten?

In älteren Gebäuden fehlt häufig ein moderner Überspannungsschutz im Verteiler. Besonders bei Sanierungen, Modernisierungen oder neuen technischen Geräten lohnt sich die Nachrüstung.

Vorteile eines nachgerüsteten Überspannungsschutzes

1. Schutz empfindlicher Elektronik

Moderne Geräte enthalten empfindliche Platinen und Steuerungen. Überspannungen können diese sofort zerstören.

2. Höhere Sicherheit der Elektroinstallation

Der Schutz reduziert das Risiko von Schäden an Leitungen, Sicherungen und elektrischen Komponenten.

3. Schutz teurer Haustechnik

Besonders wichtig ist der Überspannungsschutz bei:

• Wärmepumpen
• PV-Anlagen
• Wallboxen
• Smart-Home-Systemen
• Netzwerktechnik
• Heizungssteuerungen

4. Erfüllung aktueller Normen

Nach DIN VDE 0100-443 und DIN VDE 0100-534 ist Überspannungsschutz in vielen Neubauten und modernisierten Anlagen vorgeschrieben.

Welche Arten von Überspannungsschutz gibt es?

Beim Überspannungsschutz wird grundsätzlich zwischen verschiedenen Schutzklassen unterschieden. Diese sogenannten Ableitertypen sorgen dafür, dass Spannungsspitzen stufenweise reduziert und sicher abgeleitet werden. In der Praxis kommen dabei meist Typ 1, Typ 2 und Typ 3 Überspannungsschutzgeräte zum Einsatz.

Jeder Typ erfüllt eine andere Aufgabe innerhalb der Elektroinstallation. Erst das Zusammenspiel aller Schutzstufen ermöglicht einen wirkungsvollen Schutz für Gebäude, Leitungen und empfindliche Elektrogeräte.

Typ 1 Überspannungsschutz – Schutz bei direktem Blitzeinschlag

Der Typ-1-Überspannungsschutz wird eingesetzt, wenn hohe Blitzströme auftreten können. Diese Schutzgeräte gelten als sogenannter Blitzstromableiter und sind dafür ausgelegt, sehr hohe Energiemengen sicher abzuleiten.

Typ-1-Ableiter kommen vor allem in Gebäuden mit:

• äußerem Blitzschutzsystem
• Blitzschutzanlage auf dem Dach
• erhöhter Blitzgefährdung
• Industrieanlagen oder größeren Gebäuden

zum Einsatz.

Die Geräte werden direkt am Gebäudeeinspeisepunkt installiert – meist im Zählerschrank oder in der Hauptverteilung. Dort sorgen sie dafür, dass große Blitzströme nicht unkontrolliert in die Elektroinstallation gelangen.

Wichtig zu wissen:

Ein Typ-1-Ableiter allein reicht meistens nicht aus, um empfindliche Elektronik vollständig zu schützen. Er bildet lediglich die erste Schutzstufe gegen grobe Überspannungen.

Typ 2 Überspannungsschutz – Der wichtigste Schutz im Wohngebäude

Der Typ-2-Überspannungsschutz ist die am häufigsten eingesetzte Schutzlösung in Wohnhäusern. Diese Geräte schützen vor:

• indirekten Blitzeinschlägen
• Schaltüberspannungen
• Spannungsspitzen aus dem Stromnetz

Da viele Überspannungen nicht durch direkte Blitzeinschläge entstehen, sondern durch Schaltvorgänge im Netz oder entfernte Blitze, ist der Typ-2-Ableiter heute besonders wichtig.

Der Einbau erfolgt typischerweise:

• im Hauptverteiler
• im Sicherungskasten
• im Zählerschrank

Der Typ-2-Ableiter reduziert gefährliche Spannungsspitzen auf ein für die Hausinstallation verträgliches Niveau und schützt dadurch:

• Haushaltsgeräte
• Heizungsanlagen
• Smart-Home-Technik
• Netzwerktechnik
• Unterhaltungselektronik

In vielen modernen Elektroinstallationen gehört dieser Schutz heute bereits zum Standard.

Typ 3 Überspannungsschutz – Feinschutz direkt am Gerät

Der Typ-3-Überspannungsschutz dient als zusätzlicher Feinschutz für besonders empfindliche Endgeräte. Diese Schutzgeräte werden möglichst nah am Verbraucher installiert.

Typische Beispiele sind:

• Steckdosenleisten mit Überspannungsschutz
• Zwischenstecker
• Geräteschutzadapter
• spezielle Schutzmodule für Netzwerktechnik oder TV-Anlagen

Während Typ 1 und Typ 2 große Überspannungen bereits deutlich reduzieren, übernimmt Typ 3 den letzten Feinschutz direkt vor dem Gerät.

Dadurch werden empfindliche elektronische Bauteile zusätzlich abgesichert, beispielsweise bei:

• Fernsehern
• Computern
• Routern
• Smart-Home-Zentralen
• HiFi-Anlagen

Warum mehrere Schutzstufen sinnvoll sind

Ein wirksamer Überspannungsschutz besteht häufig aus mehreren aufeinander abgestimmten Schutzgeräten. Dieses Prinzip wird als gestufter Überspannungsschutz bezeichnet.

Dabei übernimmt jede Schutzstufe eine eigene Aufgabe:

Durch diese Kombination wird die Spannung Schritt für Schritt reduziert, bis empfindliche Geräte sicher geschützt sind.

Kombi-Ableiter als praktische Lösung

n modernen Elektroinstallationen kommen heute immer häufiger sogenannte Kombi-Ableiter zum Einsatz. Diese Geräte vereinen mehrere Schutzklassen des Überspannungsschutzes in nur einem einzigen Gerät und ermöglichen dadurch einen besonders platzsparenden und effizienten Aufbau im Verteiler.

Während früher oft mehrere einzelne Überspannungsschutzgeräte installiert werden mussten, übernehmen moderne Kombiableiter heute mehrere Schutzaufgaben gleichzeitig. Das vereinfacht nicht nur die Installation, sondern reduziert auch den Verdrahtungsaufwand im Sicherungskasten.

Gerade bei der Nachrüstung eines Überspannungsschutzes im Verteiler sind Kombiableiter deshalb eine besonders praktische Lösung.

Welche Kombi-Ableiter gibt es?

Je nach Einsatzbereich werden unterschiedliche Kombinationen verwendet.

Typ 1+2 Kombiableiter

Diese Geräte kombinieren:

• den Blitzstromschutz eines Typ-1-Ableiters
• mit dem Überspannungsschutz eines Typ-2-Ableiters

Sie eignen sich besonders für:

• Gebäude mit äußerem Blitzschutz
• Einfamilienhäuser mit erhöhter Blitzgefährdung
• moderne Wohngebäude mit empfindlicher Technik
• Photovoltaikanlagen

Der große Vorteil: Sowohl grobe Blitzströme als auch typische Überspannungen aus dem Stromnetz werden bereits in einem Gerät reduziert.

Moderne Kombiableiter mit Typ 1, 2 und 3

Die neuesten Generationen moderner Überspannungsschutzgeräte gehen sogar noch einen Schritt weiter. Viele hochwertige Geräte vereinen mittlerweile bereits:

• Typ 1
• Typ 2
• und teilweise sogar Typ 3**

in nur einem einzigen Kombiableiter.

Diese sogenannten Typ-1+2+3-Kombi-Ableiter bieten einen besonders umfassenden Schutz für moderne Elektroinstallationen.

Dadurch wird:

• der Platzbedarf im Verteiler reduziert
• die Installation vereinfacht
• der Verdrahtungsaufwand geringer
• die Nachrüstung in bestehenden Anlagen deutlich einfacher

Besonders in Wohnhäusern mit:

• Smart-Home-Systemen
• PV-Anlagen
• Wallboxen
• Wärmepumpen
• empfindlicher Unterhaltungselektronik

sind solche Kombiableiter heute sehr beliebt.

Trotz Kombiableiter bleibt ein abgestuftes Schutzkonzept sinnvoll

Auch wenn moderne Kombiableiter bereits mehrere Schutzfunktionen vereinen, kann in bestimmten Bereichen zusätzlicher Feinschutz sinnvoll sein.

Das betrifft beispielsweise:

• empfindliche Netzwerkgeräte
• hochwertige Unterhaltungselektronik
• Servertechnik
• Telefon- und Datenleitungen

Hier kommen zusätzlich spezielle Überspannungsschutzgeräte oder geschützte Steckdosenleisten zum Einsatz.

Ein vollständiges Schutzkonzept besteht deshalb häufig aus:

• Überspannungsschutz im Hauptverteiler
• zusätzlichem Schutz für Datenleitungen
• Geräteschutz direkt am Verbraucher

So wird ein möglichst hoher Schutz für die gesamte Elektroinstallation erreicht.

Überspannungsschutz nachrüsten – Schritt für Schritt erklärt

Wenn du einen Überspannungsschutz im Verteiler nachrüsten möchtest, geht es nicht nur darum, ein passendes Schutzgerät auf die Hutschiene zu setzen. Die Nachrüstung muss immer zur vorhandenen Elektroinstallation passen. Deshalb prüft eine Elektrofachkraft zuerst den Aufbau der Anlage, wählt anschließend den passenden Ableiter aus und installiert diesen fachgerecht im Verteiler.

Wichtig: Arbeiten im Sicherungskasten, Zählerschrank oder Hauptverteiler dürfen ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden. Für Laien ist dieser Bereich lebensgefährlich.

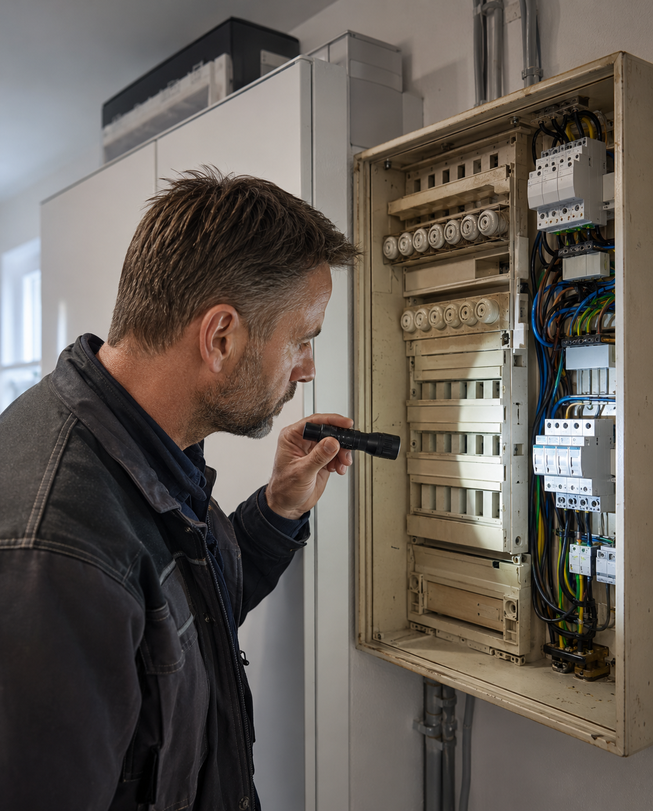

1. Bestehende Elektroanlage prüfen

Im ersten Schritt wird die vorhandene Elektroinstallation genau kontrolliert. Dabei schaut sich die Elektrofachkraft an, wie der Verteiler aufgebaut ist, welches Netzsystem vorhanden ist und ob genügend Platz für den neuen Überspannungsschutz vorhanden ist.

Geprüft wird unter anderem:

• welches Netzsystem vorhanden ist, zum Beispiel TN-S, TN-C-S oder TT
• ob ausreichend Platz auf der Hutschiene vorhanden ist
• wie die Vorsicherung aufgebaut ist
• ob ein funktionierender Potentialausgleich vorhanden ist
• ob bereits ein äußerer Blitzschutz am Gebäude besteht
• ob zusätzliche Anlagen wie PV-Anlage, Wallbox oder Wärmepumpe vorhanden sind

Gerade in älteren Gebäuden ist diese Prüfung besonders wichtig. Dort entsprechen Verteiler und Erdungssysteme häufig nicht mehr dem heutigen Stand der Technik. In solchen Fällen kann es notwendig sein, den Verteiler zu erweitern oder einzelne Komponenten zu modernisieren.

2. Passenden Überspannungsschutz auswählen

Nach der Prüfung wird der passende Überspannungsableiter ausgewählt. Dabei kommt es darauf an, welche Schutzanforderungen das Gebäude hat.

In vielen Wohngebäuden wird ein Typ-2-Ableiter oder ein moderner Kombi-Ableiter eingesetzt. Wenn am Gebäude ein äußerer Blitzschutz vorhanden ist, wird häufig ein Typ-1+2-Kombiableiter benötigt. Moderne Geräte können teilweise sogar Typ 1, Typ 2 und Typ 3 in einem Gerät kombinieren.

Bei der Auswahl sind besonders wichtig:

• die vorhandene Netzform
• die Anzahl der Phasen
• der Platz im Verteiler
• die Höhe der Vorsicherung
• vorhandene Blitzschutzanlage
• angeschlossene Technik wie PV-Anlage, Wallbox, Smart Home oder Wärmepumpe

Der richtige Ableiter sorgt dafür, dass Überspannungen sicher abgeleitet werden und empfindliche Geräte zuverlässig geschützt sind.

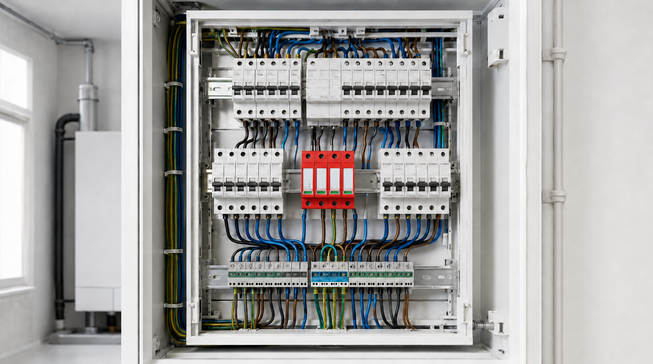

3. Einbau im Verteiler vorbereiten

Bevor der Überspannungsschutz eingebaut wird, muss die Anlage fachgerecht freigeschaltet und gegen Wiedereinschalten gesichert werden. Danach wird geprüft, ob der Verteiler sauber aufgebaut ist und die Anschlussleitungen korrekt geführt werden können.

Der Überspannungsschutz sollte möglichst nah an der Einspeisung installiert werden. Dadurch bleiben die Anschlussleitungen kurz und die Schutzwirkung verbessert sich deutlich.

Wichtig ist dabei vor allem eine kurze Leitungsführung. Lange Leitungen können die Wirksamkeit des Überspannungsschutzes verschlechtern, weil sie zusätzliche Spannungsanteile erzeugen können.

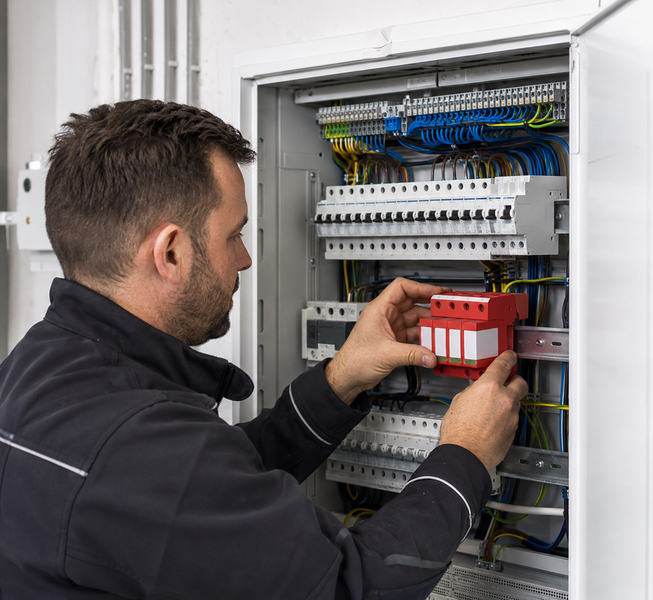

4. Überspannungsschutz fachgerecht anschließen

Der Überspannungsschutz wird auf der Hutschiene im Verteiler montiert und anschließend elektrisch angeschlossen.

Je nach Gerät und Netzform werden dabei verbunden:

• Außenleiter
• Neutralleiter
• Schutzleiter
• Anschluss zur Potentialausgleichsschiene

Die Verdrahtung muss sauber, kurz und normgerecht erfolgen. Besonders wichtig ist der Anschluss an den Schutzleiter beziehungsweise an den Potentialausgleich. Nur so kann die überschüssige Energie im Fehlerfall sicher abgeleitet werden.

Fehler beim Anschluss können dazu führen, dass der Überspannungsschutz nicht richtig funktioniert oder im Ernstfall keinen ausreichenden Schutz bietet.

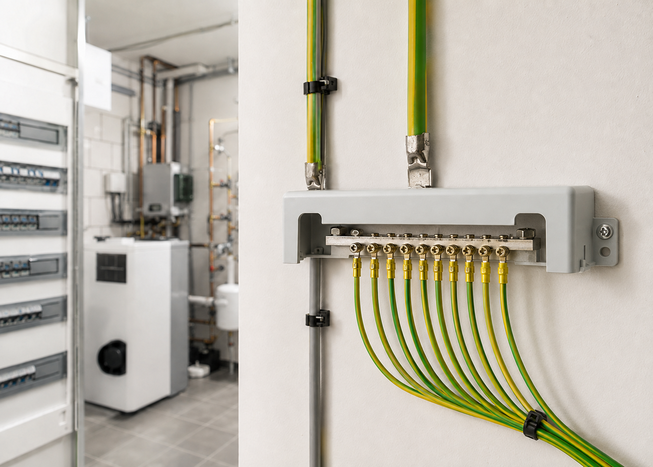

5. Erdung und Potentialausgleich kontrollieren

Ein Überspannungsschutz kann nur dann zuverlässig arbeiten, wenn eine funktionierende Erdung und ein fachgerechter Potentialausgleich vorhanden sind.

Deshalb prüft die Elektrofachkraft, ob die Hauptpotentialausgleichsschiene korrekt angeschlossen ist und ob alle notwendigen Verbindungen vorhanden sind. Dazu gehören beispielsweise Erdungsleiter, Schutzleiter und metallische Gebäudeteile, die in den Potentialausgleich eingebunden werden müssen.

Ist der Potentialausgleich veraltet oder mangelhaft, muss dieser zuerst instand gesetzt werden. Ohne sichere Erdung kann der Überspannungsschutz seine Aufgabe nicht zuverlässig erfüllen.

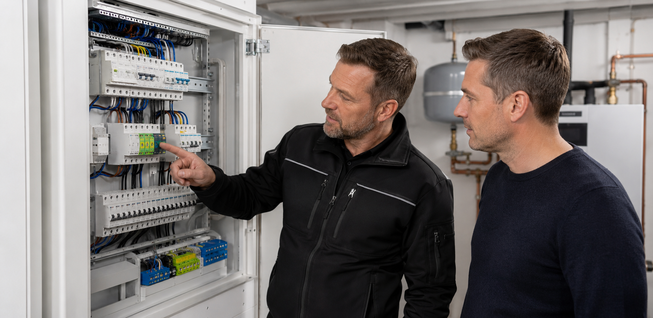

6. Anlage prüfen und dokumentieren

Nach dem Einbau wird die Elektroanlage geprüft. Dabei kontrolliert die Elektrofachkraft, ob der Überspannungsschutz korrekt angeschlossen ist und ob alle Schutzmaßnahmen funktionieren.

Zur Prüfung gehören unter anderem:

• Sichtprüfung der Verdrahtung
• Kontrolle der Anschlussleitungen
• Messung der Schutzmaßnahmen
• Funktionskontrolle des Überspannungsschutzes
• Prüfung der Statusanzeige am Gerät

Viele moderne Überspannungsschutzgeräte besitzen eine optische Anzeige. Ist diese grün, ist der Schutz aktiv. Zeigt das Gerät rot, muss das Schutzmodul ausgetauscht werden.

Die Installation wird anschließend dokumentiert. Das ist wichtig für spätere Wartungen, Erweiterungen und mögliche Versicherungsfälle.

7. Regelmäßige Kontrolle nicht vergessen

Auch nach der Nachrüstung sollte der Überspannungsschutz regelmäßig kontrolliert werden. Besonders nach Gewittern oder starken Netzstörungen kann es sinnvoll sein, die Statusanzeige zu prüfen.

Einige Ableiter besitzen austauschbare Schutzmodule. Wenn ein Modul ausgelöst hat oder defekt ist, kann es durch eine Elektrofachkraft ersetzt werden, ohne dass das komplette Gerät getauscht werden muss.

So bleibt der Überspannungsschutz im Verteiler langfristig zuverlässig und schützt deine Elektroinstallation sowie angeschlossene Geräte dauerhaft.

Was kostet die Nachrüstung eines Überspannungsschutzes?

Die Kosten hängen vom Gebäude und der Elektroanlage ab.

Typische Kostenfaktoren:

• Art des Überspannungsschutzes
• Größe des Verteilers
• zusätzlicher Platzbedarf
• Zustand der Elektroinstallation
• Aufwand für Erdung und Potentialausgleich

Für ein Einfamilienhaus liegen die Gesamtkosten inklusive Montage häufig im mittleren dreistelligen Bereich.

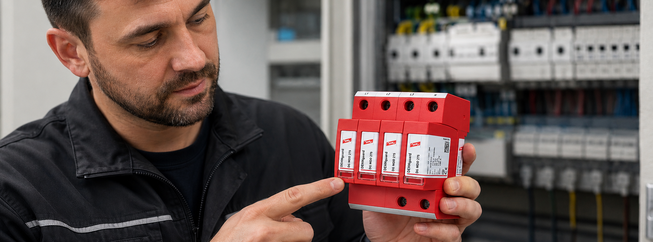

Woran erkennst du einen defekten Überspannungsschutz?

Viele moderne Überspannungsschutzgeräte besitzen eine Statusanzeige.

Typische Anzeigen:

• Grün = Schutz aktiv
• Rot = Schutzmodul defekt

Defekte Module müssen ausgetauscht werden, damit der Schutz weiterhin gewährleistet bleibt.

FAQ – Häufige Fragen zum Überspannungsschutz im Verteiler

1.Ist ein Überspannungsschutz heute Pflicht?

Ja, in vielen Fällen ist ein Überspannungsschutz nach den aktuellen DIN-VDE-Normen vorgeschrieben. Besonders bei Neubauten, modernisierten Elektroanlagen oder Gebäuden mit empfindlicher Elektronik gehört Überspannungsschutz heute oft zum Standard. Ziel ist es, Personen, elektrische Anlagen und Geräte besser vor Schäden durch Überspannungen zu schützen.

2. Kann ich einen Überspannungsschutz selbst im Sicherungskasten einbauen?

Nein. Arbeiten im Sicherungskasten, Zählerschrank oder Hauptverteiler dürfen ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden. Fehlerhafte Installationen können lebensgefährlich sein und schwere Schäden an der Elektroinstallation verursachen.

3. Welcher Überspannungsschutz ist für ein Einfamilienhaus sinnvoll?

Für viele Wohngebäude wird heute ein Typ-2-Ableiter oder ein moderner Kombi-Ableiter Typ 1+2 verwendet. In Gebäuden mit äußerem Blitzschutz oder besonders empfindlicher Technik kommen häufig leistungsstärkere Kombiableiter zum Einsatz. Welche Lösung geeignet ist, hängt von der Elektroinstallation und den vorhandenen Geräten ab.

4. Was kostet ein Überspannungsschutz im Verteiler?

Die Kosten hängen vom Aufbau der Elektroanlage und vom verwendeten Schutzgerät ab. Für ein Einfamilienhaus liegen die Kosten inklusive Montage häufig im mittleren dreistelligen Bereich. Zusätzliche Arbeiten am Verteiler oder Potentialausgleich können die Kosten erhöhen.

5. Wie erkenne ich, ob mein Überspannungsschutz noch funktioniert?

Viele moderne Überspannungsschutzgeräte besitzen eine Statusanzeige. Zeigt die Anzeige grün, ist der Schutz aktiv. Bei einer roten Anzeige ist das Schutzmodul meist ausgelöst oder defekt und muss ersetzt werden. Die Kontrolle sollte regelmäßig durch eine Elektrofachkraft erfolgen.

Fazit: Überspannungsschutz im Verteiler sinnvoll nachrüsten

Ein moderner Überspannungsschutz im Verteiler ist heute ein wichtiger Bestandteil einer sicheren Elektroinstallation. Durch immer mehr empfindliche Geräte wie Smart-Home-Systeme, Wärmepumpen, PV-Anlagen, Wallboxen oder Unterhaltungselektronik steigt auch das Risiko kostspieliger Schäden durch Spannungsspitzen.

Mit einem passenden Überspannungsableiter lassen sich elektrische Anlagen und angeschlossene Geräte zuverlässig vor Schäden durch Blitzeinflüsse und Netzüberspannungen schützen. Besonders moderne Kombi-Ableiter bieten heute einen umfassenden Schutz auf mehreren Ebenen und ermöglichen eine platzsparende Nachrüstung im Verteiler.

Wichtig ist jedoch, dass die Planung und Installation immer durch eine qualifizierte Elektrofachkraft erfolgt. Nur so ist gewährleistet, dass alle Komponenten korrekt aufeinander abgestimmt sind und die geltenden DIN-VDE-Vorschriften eingehalten werden.
