Bestehendes Schalterprogramm erweitern: Serie und Farbton sicher bestimmen

Warum bei einer Erweiterung mehr als die Optik zählt

Bei vielen Unterputz-Schalterprogrammen entsteht der fertige Lichtschalter aus mehreren aufeinander abgestimmten Bauteilen. Der Unterputzeinsatz übernimmt die elektrische Funktion. Die sichtbare Wippe beziehungsweise Abdeckung dient der Bedienung oder deckt den jeweiligen Funktionseinsatz ab. Der Abdeckrahmen bildet den äußeren Abschluss zur Wand und kann mehrere Funktionen zu einer Kombination zusammenfassen. Modulare Systeme ermöglichen es, unterschiedliche Funktionen mit verschiedenen Rahmendesigns zu verbinden.

Für deine Erweiterung solltest du deshalb zwei Fragen getrennt beantworten: Passt das neue Bauteil optisch zum Bestand? Und ist es technisch mit den vorhandenen Komponenten kombinierbar? Ein ähnliches Aussehen beantwortet die zweite Frage noch nicht. Umgekehrt bedeutet technische Kombinierbarkeit nicht automatisch, dass Farbe, Oberfläche und Rahmenform deinen Vorstellungen entsprechen.

Lege vor der Suche außerdem fest, was du tatsächlich benötigst. Möchtest du lediglich einen Rahmen austauschen, eine einzelne Wippe ersetzen oder eine zusätzliche Steckdose installieren lassen? Notiere das gewünschte Ergebnis möglichst genau. So vermeidest du, nach einem kompletten Schalter zu suchen, obwohl du nur ein bestimmtes Ersatzteil brauchst – oder bei einer Erweiterung wichtige Bestandteile zu übersehen.

1. Zuerst Unterlagen und geschlossene Bauteile prüfen

Beginne mit einer Bestandsaufnahme, für die keine Demontage erforderlich ist. Suche nach alten Rechnungen, Bestellbestätigungen, Verpackungen oder Unterlagen des ausführenden Elektrofachbetriebs. Prüfe auch, ob noch unbenutzte Rahmen oder Abdeckungen als Reserve aufbewahrt wurden.

Notiere, welche Schalter und Steckdosen du erweitern möchtest und in welchem Raum sie sich befinden. Gehe nicht ungeprüft davon aus, dass im gesamten Gebäude dieselbe Serie eingebaut ist. Vergleiche die betreffende Installation mit anderen Stellen und behandle sichtbar abweichende Ausführungen zunächst getrennt.

Fotografiere die geschlossenen Bauteile möglichst gerade von vorn und zusätzlich leicht von der Seite. Halte dabei die Rahmenform, die Größe der Bedienfläche, vorhandene Beschriftungsfelder und besondere Details fest. Ergänze bei Bedarf von außen ablesbare Maße. Führe dafür keine Messwerkzeuge in Öffnungen ein.

3. Rahmenform und Proportionen vergleichen

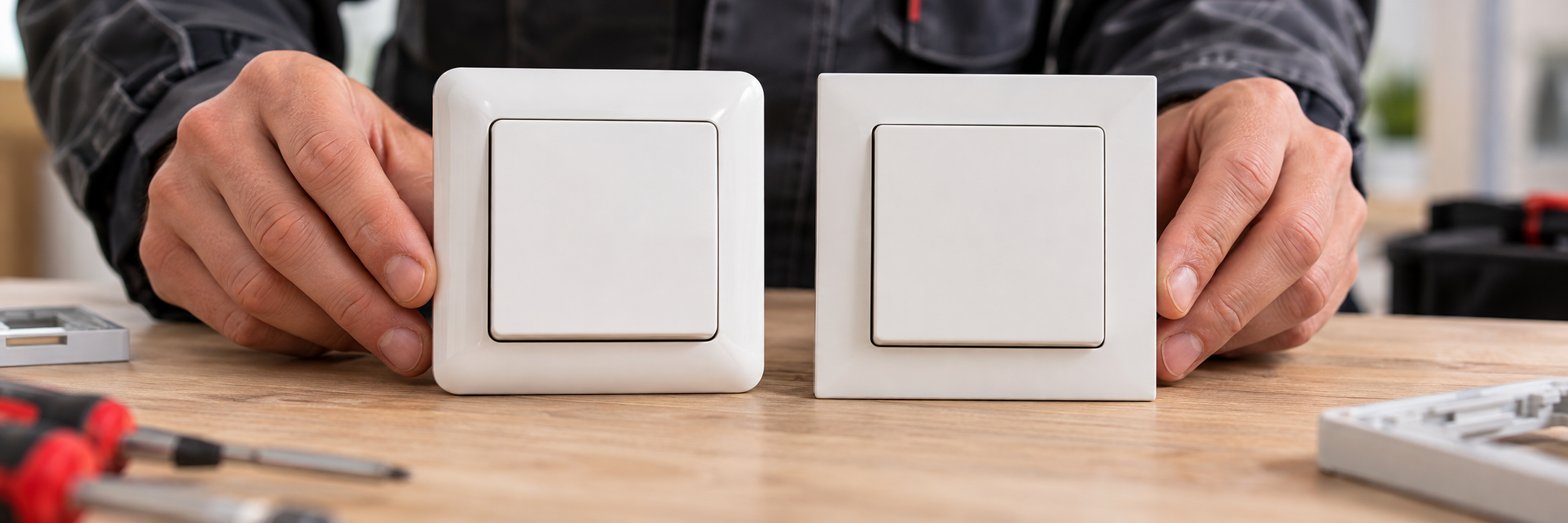

Vergleiche beim Abgleich mit Herstellerbildern nicht nur die Farbe. Achte besonders auf die Form der Außenecken, die Breite des Rahmens, die Größe der Wippe und den seitlichen Aufbau. Fotografiere gegebenenfalls auch eine Mehrfachkombination, damit die Gestaltung zwischen den einzelnen Funktionen sichtbar wird.

Wie wichtig solche Details sind, zeigt Busch-Jaeger Reflex SI beziehungsweise SI Linear: Der Hersteller unterscheidet hier zwischen einer sanft abgerundeten und einer sachlich quadratischen Rahmenform. Eine Zuordnung allein anhand eines weißen Schalters wäre entsprechend ungenau.

Betrachte einen Bildvergleich deshalb als Eingrenzung möglicher Serien, nicht als endgültigen Nachweis. Suche anschließend nach einer Übereinstimmung mit Artikelangaben oder Herstellerunterlagen.

Auch ein bekannter Systemname reicht unter Umständen noch nicht für den Nachkauf eines Rahmens aus. Zum Gira System 55 gehören beispielsweise unterschiedliche Designlinien, darunter Standard 55 und E2. Sie nutzen eine gemeinsame modulare Grundlage, besitzen aber unterschiedliche Rahmendesigns.

Notiere deshalb nicht nur „Gira System 55“, sondern zusätzlich die konkrete Rahmenserie. Dasselbe Vorgehen hilft grundsätzlich bei modular aufgebauten Sortimenten: Systemzugehörigkeit und sichtbare Designausführung sollten beide eindeutig feststehen.

2. Hersteller und Schalterserie bestimmen

Herstellername und Designserie getrennt erfassen

Versuche zunächst, den Hersteller beziehungsweise die Produktmarke zu ermitteln. Anschließend suchst du innerhalb des jeweiligen Sortiments nach der passenden Serie. Halte die Angaben getrennt fest: Ein Herstellername allein ist noch keine eindeutige Bezeichnung des eingebauten Schalterprogramms.

Bei der Suche können dir auch unterschiedliche Marken- und Unternehmensbezeichnungen begegnen. Informationen zu Merten findest du beispielsweise bei Schneider Electric. Bei Hager werden neben dem neuen Hager-Schaltersystem auch bestehende Berker-Designlinien in den Auswahlwerkzeugen berücksichtigt. Übernimm daher eine vorhandene Kennzeichnung zunächst genau, anstatt sie vorschnell durch einen anderen Namen zu ersetzen.

1. Die vollständige Nummer ist der beste Ausgangspunkt

Hast du eine Artikelnummer gefunden, gleiche sie möglichst im Herstellerkatalog ab. Dort solltest du prüfen, welches Bauteil beschrieben wird und welche Ausführung zu dieser Nummer gehört. JUNG bietet beispielsweise mit dem Schalter-ABC eine nach Artikelnummern und Schaltertypen aufgebaute Übersicht, die auch Vorder- und Rückseiten der Produkte zeigt.

Übertrage Kennzeichnungen vollständig und sorgfältig. Lass insbesondere klären, ob eine Nummer den elektrischen Einsatz, den Rahmen oder die sichtbare Abdeckung bezeichnet. Die Kennzeichnung eines einzelnen Bauteils sollte nicht ungeprüft als Beschreibung der gesamten Schalterkombination verwendet werden.

Eine eingeprägte Zahl solltest du zunächst als Suchhinweis behandeln. Erst der eindeutige Abgleich mit einem Katalogeintrag oder die Bestätigung des Herstellers macht daraus eine belastbare Grundlage für deine Bestellung.

2. Kleine Unterschiede in der Artikelnummer können entscheidend sein

Ein Beispiel liefert der Gira-Standard-55-Katalog: Der 1-fach-Abdeckrahmen mit der Artikelnummer 0211 03 wird in Reinweiß glänzend geführt. Der entsprechende Rahmen 0211 01 ist dagegen Cremeweiß glänzend. Die Rahmen gehören zur gleichen Serie, sind aber unterschiedlichen Farbvarianten zugeordnet.

Für deinen Nachkauf bedeutet das: Eine nur teilweise lesbare Nummer oder ein fehlender Nummernzusatz kann entscheidende Informationen offenlassen. Ergänze unklare Stellen nicht durch Vermutungen, sondern gleiche sie mit den verfügbaren Ausführungen ab.

Falls eine Verpackung vorhanden ist, notiere zusätzlich die EAN beziehungsweise Strichcodenummer. Herstellerkataloge führen diese neben der Artikelnummer und können damit einen weiteren Abgleich ermöglichen.

3. Bei geänderten Artikelnummern nach dem Nachfolger suchen

Findest du eine ältere Nummer nicht mehr im aktuellen Sortiment, bedeutet das nicht automatisch, dass es keine Lösung gibt. Prüfe, ob der Hersteller eine Umstellung oder einen Nachfolgeartikel dokumentiert. Gira stellt beispielsweise ein Übersichtswerkzeug bereit, das bisherige und neue Artikelnummern der Schaltergenerationen gegenüberstellt.

Wichtig ist dabei die anschließende Prüfung: Ein Nachfolgeartikel muss für deinen konkreten Anwendungsfall passen. Die bloße Zuordnung einer alten zu einer neuen Nummer ersetzt nicht die Kontrolle der vorgesehenen Kombination.

„Weiß“ ist keine ausreichend genaue Bestellangabe

Verwende beim Nachkauf die vollständige Farbbezeichnung des Herstellers. Gira Standard 55 wird beispielsweise in Reinweiß glänzend, Reinweiß seidenmatt und Cremeweiß glänzend angeboten. Bereits innerhalb dieser einen Serie reicht die Angabe „weiß“ also nicht aus, um die gewünschte Ausführung eindeutig zu bestimmen.

Auch bei anderen Sortimenten solltest du die Bezeichnungen genau übernehmen. JUNG verwendet beispielsweise in seinen Designunterlagen Farbnamen wie Alpinweiß und Ivory. Verlasse dich deshalb nicht auf eine selbst gewählte Beschreibung wie „hellweiß“ oder „leicht beige“, sondern suche nach der tatsächlich dokumentierten Variante.

Gleich oder ähnlich klingende Farbnamen sind für sich genommen kein Nachweis dafür, dass zwei Produkte nebeneinander identisch aussehen. Behandle Hersteller, Serie, Farbname und Oberfläche als zusammengehörige Angaben.

Glänzend, matt oder samtig: Das Finish gehört dazu

Zum Farbton gehört die Art der Oberfläche. Achte im Produktdatenblatt darauf, ob beispielsweise glänzend, matt, seidenmatt oder samt angegeben ist. Hager führt bei Produkten der Designlinie Q.1 beispielsweise Polarweiß als Farbe und Samt als Glanzgrad getrennt auf.

Material und Oberflächenstruktur beeinflussen den Farbeindruck ebenfalls. RAL zeigt diesen Zusammenhang unter anderem an Kunststofffarbmustern, die denselben Farbton mit unterschiedlichen Oberflächenstrukturen darstellen. Für den praktischen Vergleich solltest du deshalb nicht ausschließlich auf die Farbbezeichnung achten.

Notiere bei deiner Bestandsaufnahme beispielsweise „Reinweiß glänzend“ statt nur „Reinweiß“. Bei Rahmen aus Metall oder anderen besonderen Materialien sollte zusätzlich die genaue Materialausführung feststehen.

RAL-Angaben helfen bei der Orientierung, ersetzen aber keinen Produktabgleich

Eine RAL-Angabe kann dir beim Einordnen eines Farbtons helfen. Lies allerdings genau, ob der Hersteller eine bestimmte RAL-Farbe oder lediglich eine Ähnlichkeit zu einem RAL-Farbton nennt. Gira beschreibt beispielsweise Reinweiß beim wassergeschützten Aufputzsystem als ähnlich RAL 9010. Diese Formulierung ist keine Zusicherung einer vollständig identischen Anmutung anderer Produkte mit derselben Orientierung.

Nutze einen Farbfächer daher als Hilfsmittel, nicht als Ersatz für die Bestimmung von Serie und Artikelnummer. RAL selbst unterscheidet zwischen Farbfächern zur Orientierung und verbindlichen Farbvorlagen.

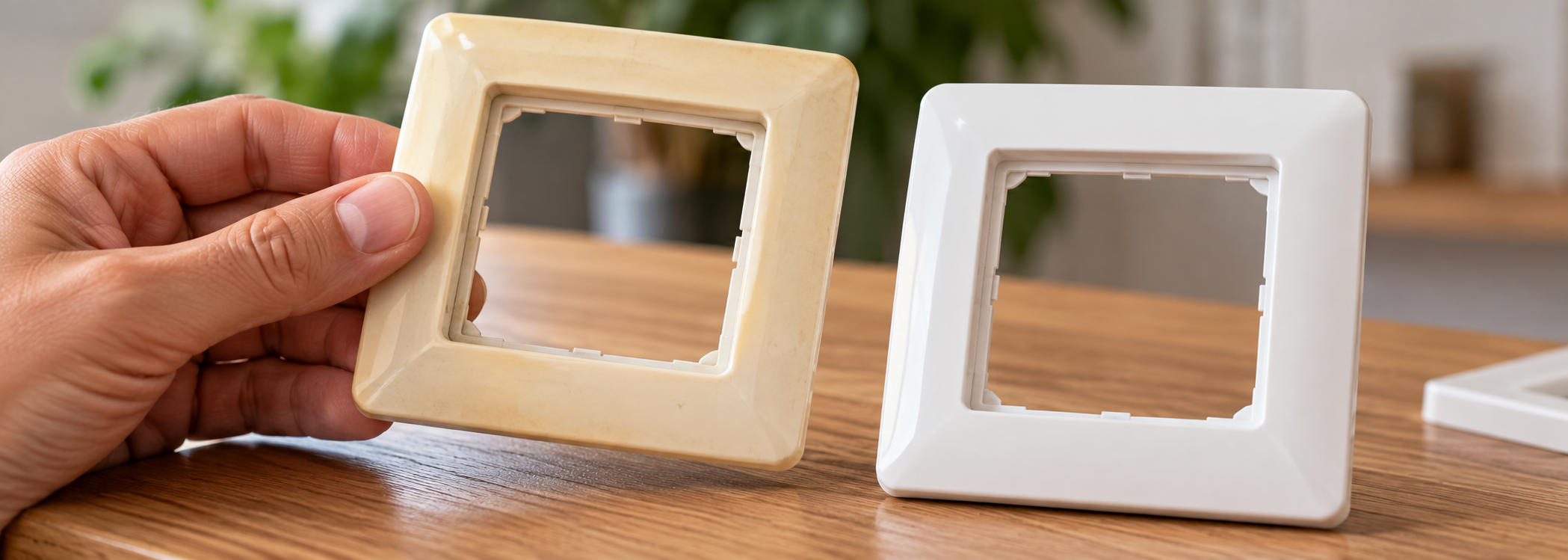

Bei älteren Kunststoffteilen solltest du mögliche Veränderungen durch Umwelteinflüsse berücksichtigen. UV-Strahlung kann Kunststoffe verändern; auch Temperatur und weitere Umgebungsbedingungen spielen bei ihrer Alterung eine Rolle. Lichtschutzmittel werden unter anderem eingesetzt, um Farbe und Materialeigenschaften zu erhalten.

Für deine Suche folgt daraus: Ein gelblich wirkender alter Schalter ist nicht allein deshalb ursprünglich in Cremeweiß geliefert worden. Versuche den ursprünglichen Farbton über die vollständige Artikelnummer oder alte Unterlagen zu bestimmen, statt ausschließlich den heutigen Eindruck zu bewerten.

Vergleiche außerdem mehrere vorhandene Teile und notiere sichtbare Unterschiede. Eine solche Bestandsaufnahme liefert Hinweise, ersetzt aber keinen eindeutigen Produktnachweis.

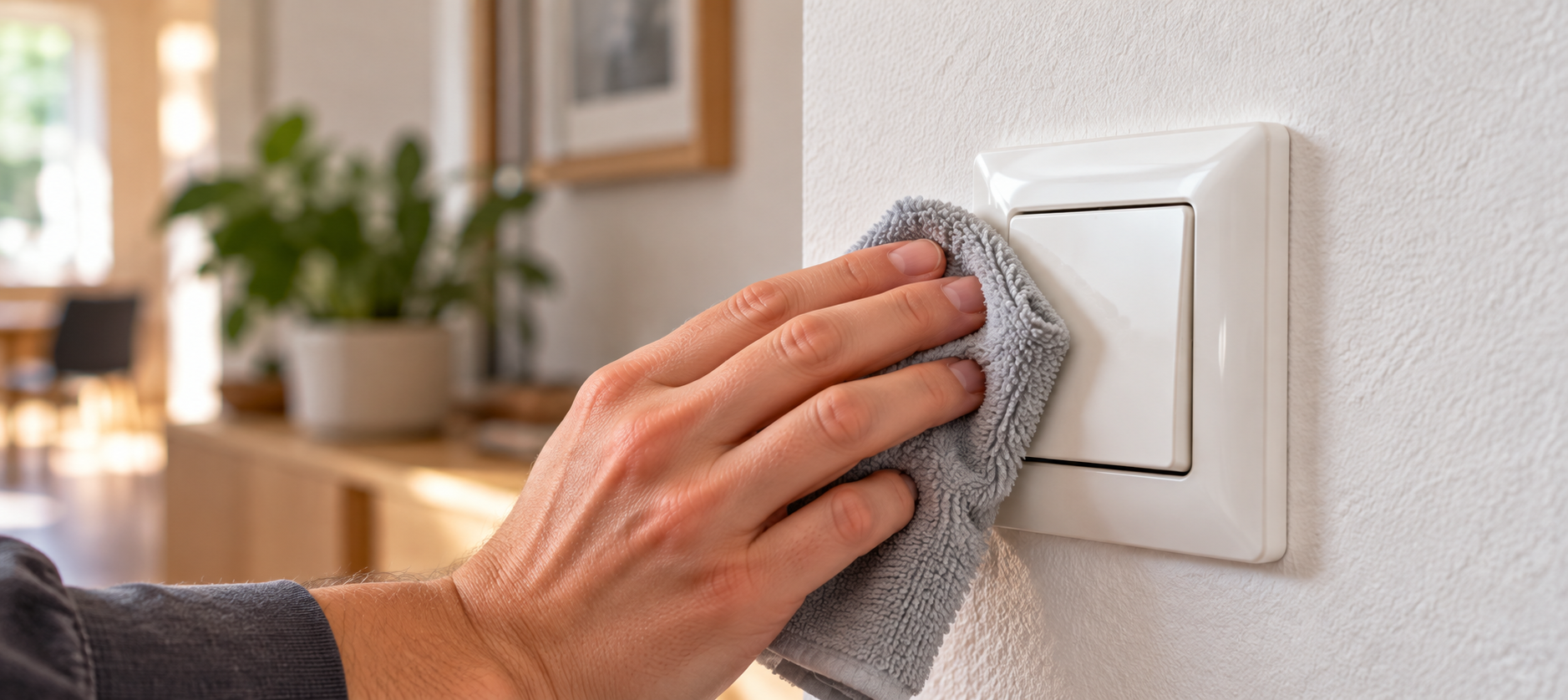

Vor einem Mustervergleich kann eine schonende Reinigung nach Herstellerangaben sinnvoll sein. Verwende jedoch keine aggressiven Mittel, um den Farbton vermeintlich wiederherzustellen. Gira warnt beispielsweise vor scheuernden oder schleifenden Reinigungsmitteln und vor der Reinigung von Abdeckungen in der Spülmaschine, weil dadurch Oberflächen- und Materialschäden entstehen können.

Beachte immer die Pflegehinweise der konkreten Ausführung. Reiniger dürfen nicht unkontrolliert in das Gerät gelangen; Busch-Jaeger weist in seinen Reinigungshinweisen ausdrücklich darauf hin, Reinigungsmittel nicht direkt auf das Gerät zu sprühen.

Zeigt ein passendes neues Muster neben dem Bestand einen störenden Unterschied, solltest du nicht wahllos einen anderen Farbton bestellen. Prüfe stattdessen, ob sich die sichtbaren Teile einer zusammengehörigen Kombination gemeinsam erneuern lassen.

Ein mögliches Vorgehen ist, zunächst alle sichtbaren Komponenten eines Mehrfachrahmens oder einer zusammenhängenden Wandfläche zu betrachten. So kannst du die Gestaltung gezielt vereinheitlichen, anstatt einzelne neue Teile zwischen unterschiedlich gealterte Oberflächen zu setzen. Welche vorhandenen Einsätze dabei weiterverwendet werden können, muss gesondert geprüft werden.

Nutze Produktfotos, um mögliche Serien und Ausführungen einzugrenzen. Für einen zuverlässigen Farbabgleich reichen sie jedoch nicht aus. RAL weist darauf hin, dass digitale Farbdarstellungen nur eine Annäherung an das physische Muster sind und durch Bildschirmeinstellungen sowie Software beeinflusst werden. Für die endgültige Farbentscheidung empfiehlt RAL ein reales Farbmuster.

Für dein Schalterprogramm ist deshalb ein Originalmuster der infrage kommenden Ausführung besonders hilfreich. Erkundige dich nach einer Bemusterungsmöglichkeit oder kläre zunächst einen einzelnen passenden Artikel, bevor du eine größere Menge zusammenstellst.

Vergleiche das Muster direkt neben dem vorhandenen Bauteil. Betrachte beide bei gleichmäßiger Beleuchtung und zusätzlich unter dem Licht, das später im Raum genutzt wird. Denn die Art der Lichtquelle beeinflusst, wie Farben wahrgenommen werden.

Prüfe nicht nur den Farbton, sondern auch Glanz, Struktur und Materialwirkung. Ein reiner Farbvergleich beantwortet noch nicht, ob die gesamte Oberfläche zur vorhandenen Installation passt.

Unser Tipp: Dokumentiere dein Ergebnis nicht nur mit einem Foto. Notiere die Artikelnummer des Musters und deine Entscheidung dazu. So bleibt nachvollziehbar, welche Variante du tatsächlich geprüft hast.

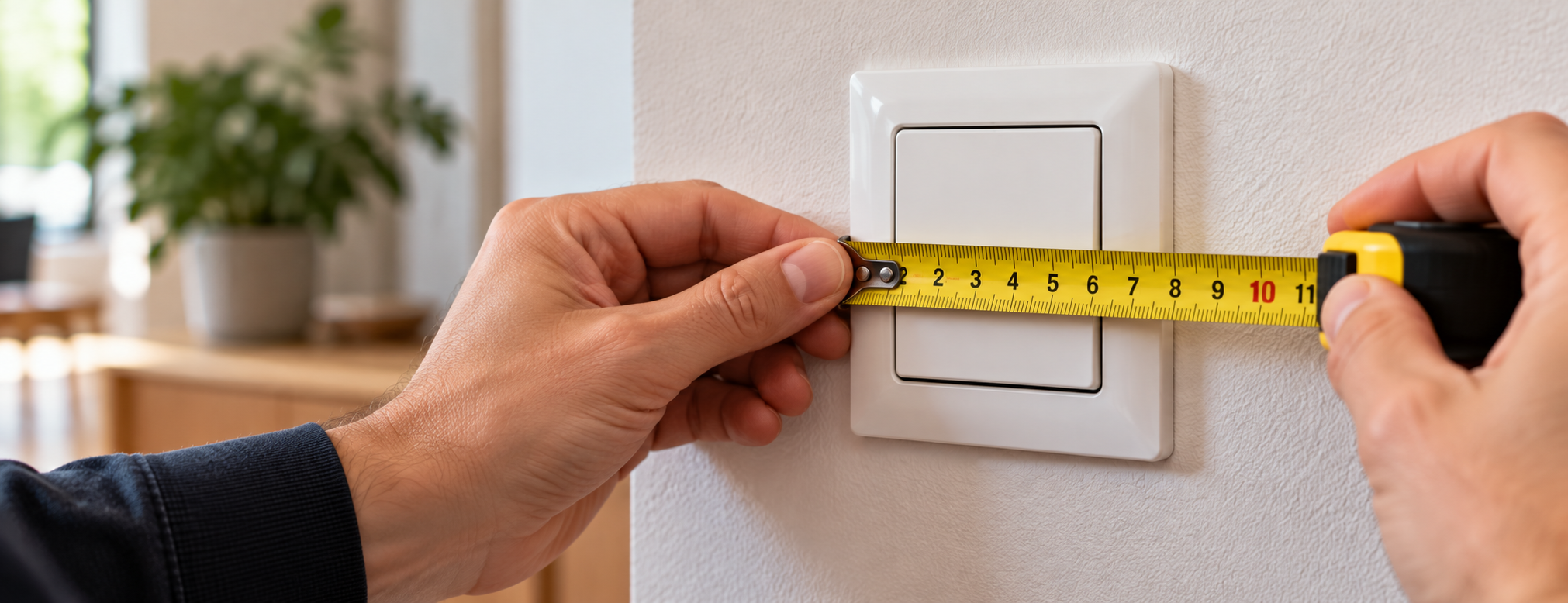

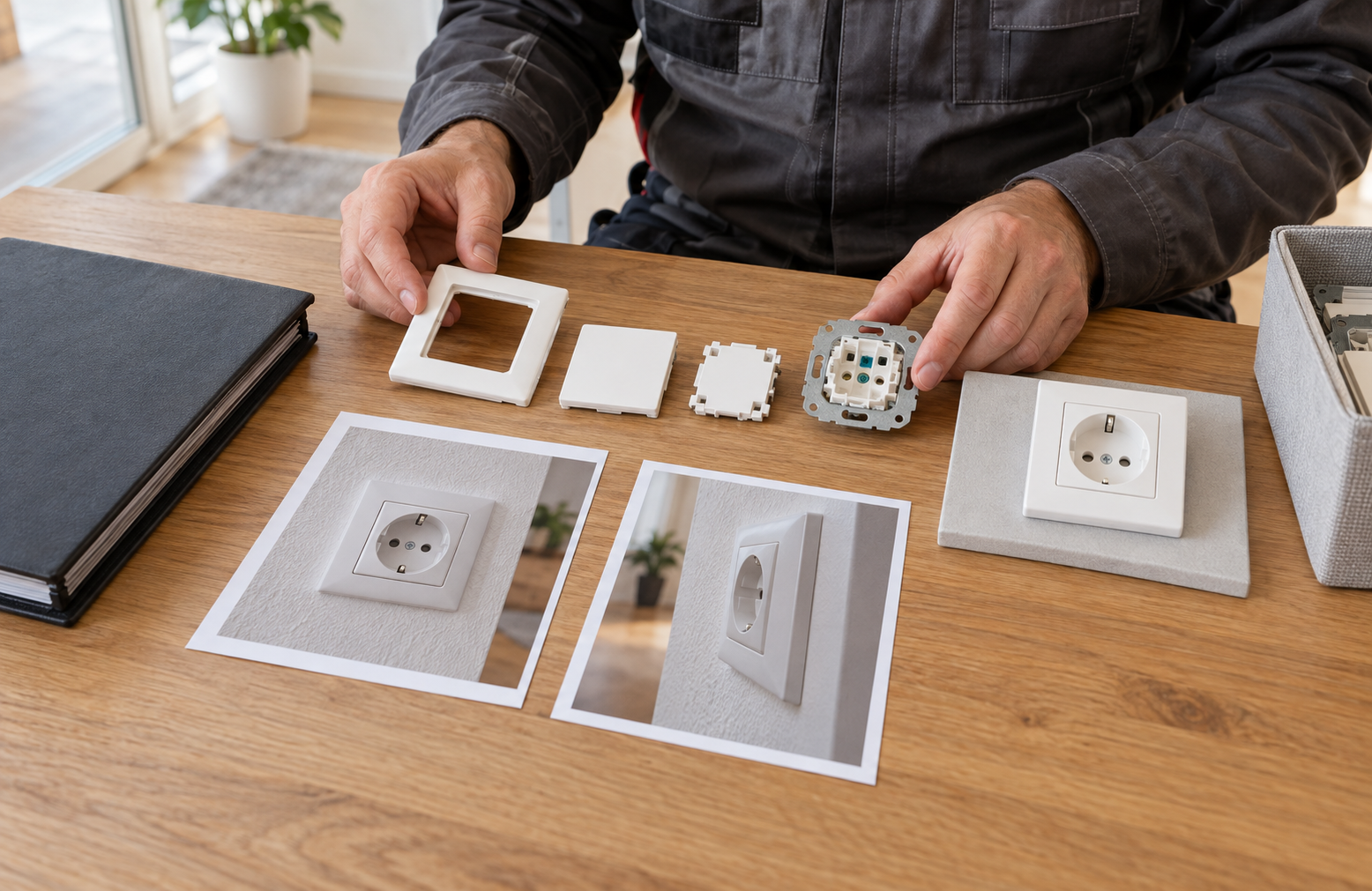

Behandle gleiche Außenmaße oder eine scheinbar passende Form nicht als ausreichenden Nachweis. Prüfe im jeweiligen Herstellerkatalog, welche Einsätze, Abdeckungen und Rahmen zusammen vorgesehen sind. Bei elektronischen Bedienelementen werden passende Einsätze häufig ausdrücklich benannt; Busch-Jaeger nennt beispielsweise für einen flex-Bewegungssensor konkrete kompatible Unterputzeinsätze

Für deine Bestellung sollte daher nicht nur „passt zur Serie“ geklärt sein, sondern auch: Passt diese Abdeckung zu genau diesem Einsatz? Das ist besonders wichtig, wenn du ein vorhandenes Bauteil ersetzen und andere Bestandteile behalten möchtest.

Ein anschauliches Beispiel ist die neue Gira-Schaltergeneration. Gira erklärt, dass die Schalter im System 55 optisch miteinander kompatibel sind, die alte und neue Generation wegen der geänderten Wippe technisch jedoch nicht miteinander kombiniert werden können. Eine neue Wippe ist damit nicht automatisch ein passendes Ersatzteil für einen älteren Einsatz derselben Systemfamilie. partner.gira.de

Notiere bei älteren Installationen deshalb möglichst auch die Artikelnummer des vorhandenen Einsatzes. Die Frage nach der Produktgeneration gehört zur Ersatzteilsuche dazu.

Soll nicht nur ein defektes Teil ersetzt, sondern beispielsweise eine weitere Steckdose oder ein Dimmer ergänzt werden, muss auch die Einbausituation geprüft werden. Platzbedarf und vorhandene Installationsdosen können bei der Nachrüstung eine Rolle spielen.

Ein größerer Abdeckrahmen allein schafft noch keinen zusätzlichen funktionsfähigen Installationsplatz. Lass deshalb die optische Produktauswahl und die technische Erweiterung gemeinsam planen.

Bei älteren Schalterprogrammen solltest du gezielt nach dem benötigten Bauteil und seiner Farbvariante suchen. Eine noch auffindbare Produktseite bedeutet nicht automatisch, dass der Artikel weiterhin geliefert wird. Schneider Electric kennzeichnet beispielsweise einen älteren M-SMART-Rahmen ausdrücklich als nicht mehr lieferbar und nennt für diesen Artikel keinen Ersatz.

Prüfe deshalb den aktuellen Produktstatus, mögliche Nachfolger und die tatsächlich benötigte Menge. Vermeide pauschale Annahmen wie „Die Serie gibt es noch, also bekomme ich jedes frühere Teil nach“.

Vergleiche bei schwer beschaffbaren Teilen zwei Wege: die gezielte Ersatzteilbeschaffung und eine abgestimmte Modernisierung des betroffenen Bereichs. Berücksichtige dabei nicht nur die Farbe, sondern auch den Zustand, die benötigten Funktionen und die Möglichkeit späterer Erweiterungen.

Lass dir beide Varianten möglichst vollständig zusammenstellen. So kannst du beurteilen, ob der Erhalt einzelner Altteile sinnvoll ist oder ob ein einheitlich erneuerter Bereich besser zu deinem Vorhaben passt.

Ob vorhandene Einsätze bei einem Wechsel weiterverwendet werden können, hängt vom konkreten System ab. Für den Wechsel vom älteren Merten System Basis zu neueren Systemen beschreibt Schneider Electric beispielsweise, dass mechanische Schalter- und Tastereinsätze weiterverwendet werden können. Elektronische Einsätze müssen in dem beschriebenen Fall wegen der Verbindung zum neuen Aufsatz erneuert werden; Steckdosen sollen nach Herstellerempfehlung komplett ersetzt werden.

Dieses Beispiel zeigt: Es gibt keine allgemeine Austauschregel für alle alten Schalterprogramme. Lass dir für deinen Bestand eine konkrete Kombination bestätigen.

Checkliste für den passenden Nachkauf

Bevor du die benötigten Teile zusammenstellst, solltest du folgende Angaben geklärt haben:

• Hersteller und konkrete Schalterserie: Nicht nur den Systemnamen, sondern auch das Rahmendesign festhalten.
• Benötigtes Bauteil und Funktion: Rahmen, Wippe, Zentralabdeckung, Einsatz oder vollständige Kombination eindeutig unterscheiden.
• Vollständige Artikelnummer: Alle Zusätze übernehmen und bei Bedarf die EAN ergänzen.
• Farbe, Oberfläche und Material: Die exakten Herstellerbezeichnungen verwenden.
• Technische Kompatibilität: Vorhandenen Einsatz, Produktgeneration und freigegebene Kombination prüfen lassen.
• Farbabgleich und Umfang: Ein Muster vergleichen und festlegen, welche sichtbaren Teile gemeinsam erneuert werden sollen.

Bewahre die bestätigten Angaben anschließend zusammen mit Rechnungen und Produktunterlagen auf. Eine kurze Dokumentation je Raum erleichtert dir jede spätere Erweiterung.

Fazit: Mit eindeutigen Angaben passend erweitern

Wenn du dein bestehendes Schalterprogramm erweitern möchtest, gehe nicht allein nach dem ersten optischen Eindruck vor. Ermittle zunächst Hersteller und Designserie, ordne die vollständigen Artikelnummern zu und gleiche anschließend Farbton, Oberfläche und technische Ausführung ab.

Trenne dabei die Bestimmung der ursprünglich bestellten Farbe vom Vergleich mit dem heutigen Bestand. Prüfe die gewünschte Ausführung möglichst mit einem Originalmuster und lass bei älteren Installationen auch die Kompatibilität der vorhandenen Einsätze klären.

In unserem Onlineshop findest du Schalterprogramme verschiedener Hersteller und Designrichtungen als Ausgangspunkt für deine Produktauswahl. Nutze deine ermittelten Angaben, um die benötigten Komponenten gezielt zusammenzustellen.

Der beste Weg zum passenden Ergebnis: erst eindeutig bestimmen, dann Muster und Kompatibilität prüfen – und anschließend abgestimmt erweitern.
