FI-Schalter erklärt – wann welcher?
Ein FI-Schalter gehört heute zu den wichtigsten Sicherheitskomponenten in deiner Elektroinstallation. Trotzdem wissen viele nicht genau, was er eigentlich macht, warum er so wichtig ist und welcher FI-Schalter der richtige für den jeweiligen Einsatz ist. Genau das erklären wir dir hier – einfach, verständlich und praxisnah.
Was ist ein FI-Schalter überhaupt?

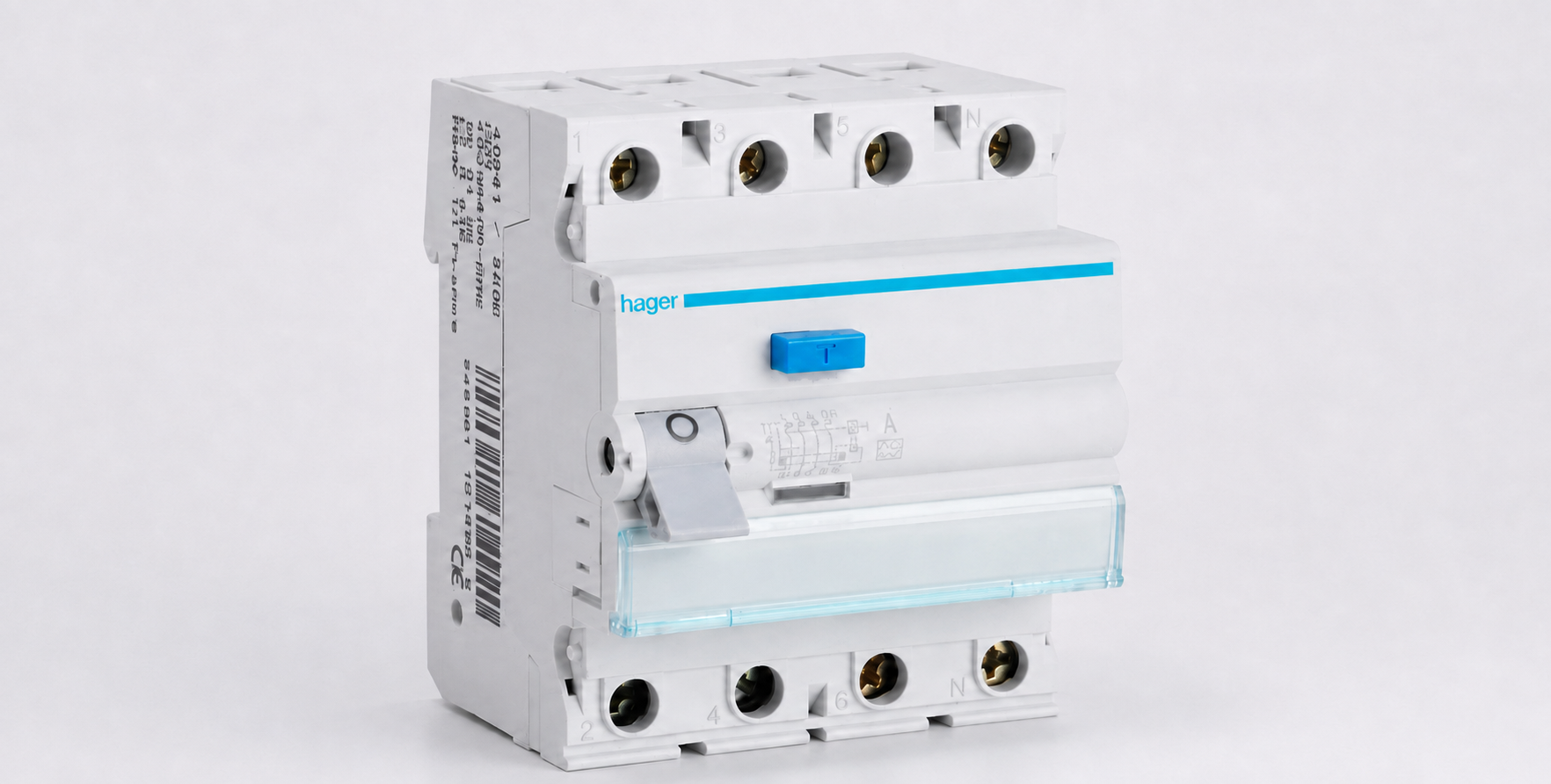

Der FI-Schalter (auch Fehlerstromschutzschalter oder RCD – Residual Current Device) schützt dich vor gefährlichen Stromunfällen.
Er überwacht ständig den Stromfluss in einem Stromkreis. Normalerweise fließt der Strom über die Phase zum Verbraucher (z. B. Waschmaschine) und über den Neutralleiter wieder zurück. Beide Ströme sind gleich groß.
Sobald jedoch ein Fehler auftritt – zum Beispiel:
- ein defektes Gerät,
- eine beschädigte Leitung,
- oder Strom über deinen Körper abfließt,
entsteht ein Ungleichgewicht. Genau das erkennt der FI-Schalter und schaltet den Strom innerhalb von Millisekunden ab.
Ergebnis: Du bist vor lebensgefährlichen Stromschlägen geschützt.
FI-Schalter vs. Sicherung – wo liegt der Unterschied?
Viele verwechseln den FI-Schalter mit einer normalen Sicherung (Leitungsschutzschalter).
Kurz gesagt:
- Sicherung (LS-Schalter): schützt Leitungen vor Überlast und Kurzschluss
- FI-Schalter: schützt Menschen vor elektrischem Schlag
Beide erfüllen unterschiedliche Aufgaben und gehören immer zusammen in eine moderne Elektroinstallation.
Warum ist ein FI-Schalter so wichtig?
Ein FI-Schalter kann im Ernstfall Leben retten. Besonders gefährlich wird es, wenn Strom über den menschlichen Körper fließt – etwa durch:
- defekte Haushaltsgeräte
- Feuchtigkeit (z. B. im Bad oder Garten)
- beschädigte Kabel
Bereits kleine Ströme können gefährlich sein. Der FI-Schalter erkennt solche Fehlerströme frühzeitig und reagiert extrem schnell.
Deshalb ist er heute gesetzlich vorgeschrieben in:
- Neubauten
- Badezimmern
- Außenbereichen
- Steckdosenstromkreisen
Welche FI-Schalter gibt es?
Nicht jeder FI-Schalter ist gleich. Je nach Anwendung brauchst du den passenden Typ. Hier die wichtigsten Varianten:
Typ A – der Standard für den Haushalt
Der FI-Schalter Typ A ist der am häufigsten eingesetzte FI.
Er erkennt:
- Wechselströme
- pulsierende Gleichfehlerströme
Typische Einsatzbereiche:
- Steckdosen im Wohnbereich
- Küche
- Waschmaschine
- Geschirrspüler
Fazit: Für die meisten Anwendungen im Haus ist Typ A völlig ausreichend.
Typ F – für moderne Geräte mit Elektronik
Der FI-Schalter Typ F ist eine Weiterentwicklung von Typ A.
Er eignet sich besonders für Geräte mit:
- Frequenzumrichtern
- moderner Elektronik
- wechselnden Drehzahlen
Typische Einsatzbereiche:
- Waschmaschinen (moderne Modelle)
- Wärmepumpen
- Klimaanlagen
Fazit: Wenn du Geräte mit moderner Steuerung nutzt, bist du mit Typ F auf der sicheren Seite.
Typ B – für spezielle und industrielle Anwendungen
Der FI-Schalter Typ B ist deutlich leistungsfähiger und erkennt zusätzlich:
- glatte Gleichfehlerströme
Typische Einsatzbereiche:
- Photovoltaikanlagen (PV)

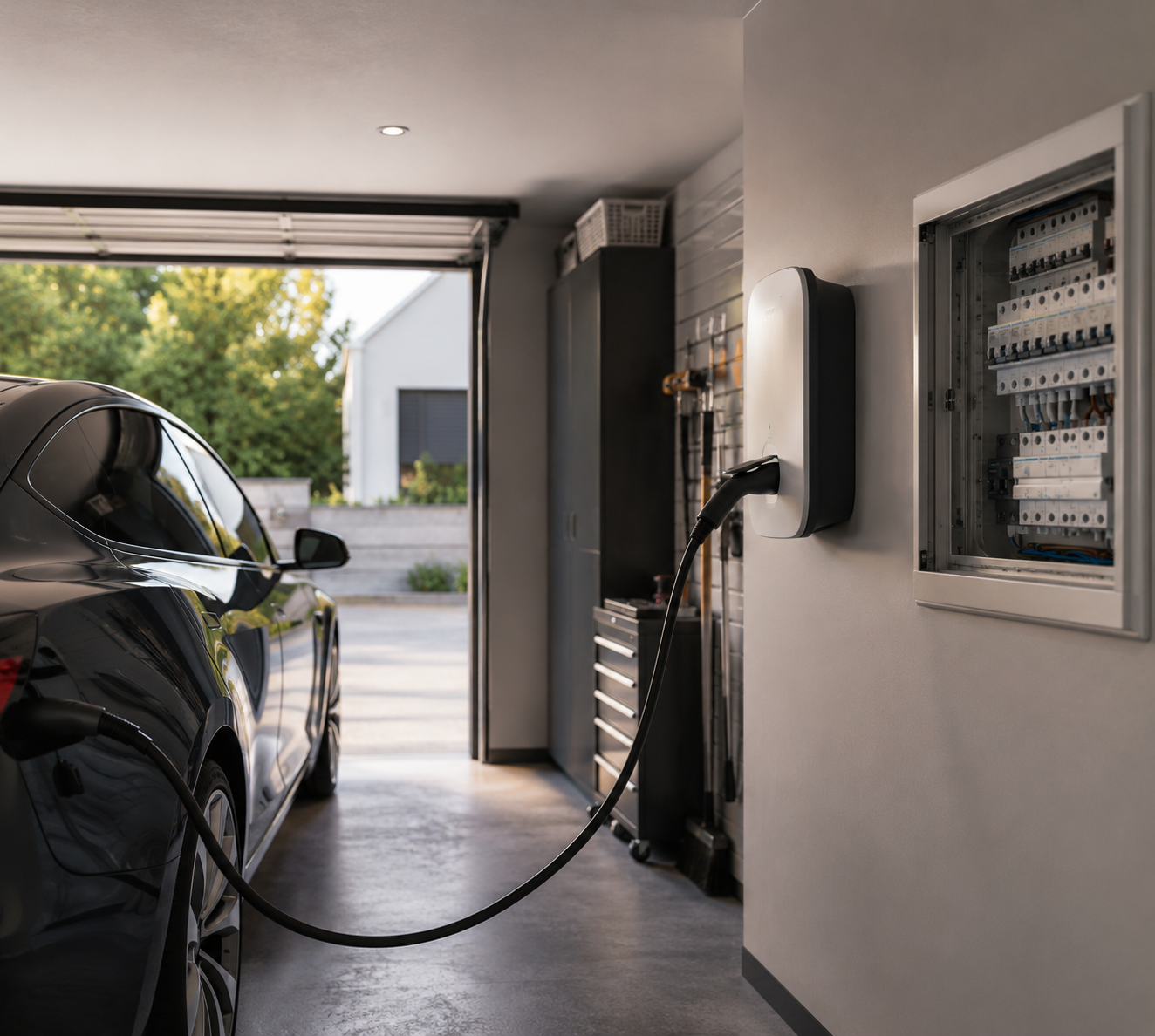

- E-Auto-Ladestationen (Wallboxen)
- Industrieanlagen
Fazit: Für Privathaushalte selten nötig – aber bei PV oder Wallbox oft vorgeschrieben.
Welche Auslösestromstärke ist die richtige?
Neben dem Typ ist auch die Empfindlichkeit entscheidend. Diese wird in Milliampere (mA) angegeben.
Die wichtigsten Werte:
- 30 mA:
Standard für Personenschutz
Einsatz in Wohngebäuden - 10 mA:
erhöhter Schutz (z. B. Kinderbereiche, medizinische Bereiche) - 100 mA / 300 mA:
eher Brandschutz, nicht für direkten Personenschutz
Für dein Zuhause gilt:
In den meisten Fällen solltest du 30 mA wählen.
Wann brauchst du welchen FI-Schalter?
| Anwendung | Empfohlener FI-Schalter |
|---|---|
| Wohnzimmer / Steckdosen | Typ A, 30 mA |
| Badezimmer | Typ A, 30 mA |
| Waschmaschine (modern) | Typ F, 30 mA |
| Außenbereich / Garten | Typ A, 30 mA |
| Wärmepumpe | Typ F oder Typ B |
| Photovoltaik-Anlage | Typ B |
| Wallbox (E-Auto) | Typ B oder spezieller EV-FI |
Wichtig: Herstellerangaben immer beachten, besonders bei speziellen Geräten.
Wie viele FI-Schalter brauchst du im Haus?
Früher gab es oft nur einen FI-Schalter für das ganze Haus. Heute ist das nicht mehr empfehlenswert.
Besser:
- mehrere FI-Schalter für verschiedene Bereiche
Vorteile:
- Bei einem Fehler fällt nicht das ganze Haus aus
- höhere Betriebssicherheit
- bessere Übersicht
Typische Aufteilung:
- FI für Erdgeschoss
- FI für Obergeschoss
- FI für Außenbereich
- separater FI für Großgeräte
FAQ: Häufig gestellte Fragen zu FI-Schaltern
1. Was passiert, wenn ein FI-Schalter auslöst?
Wenn dein FI-Schalter auslöst, bedeutet das: Es wurde ein Fehlerstrom erkannt. Der Strom wird sofort abgeschaltet, um dich zu schützen.
Typische Ursachen sind:
- defekte Geräte
- Feuchtigkeit (z. B. im Bad oder Außenbereich)
- beschädigte Kabel
Wichtig: Schalte alle Geräte aus, setze den FI wieder ein und prüfe Schritt für Schritt, welches Gerät den Fehler verursacht.
2. Kann ich einen FI-Schalter selbst einbauen?
Davon ist dringend abzuraten.
Der Einbau eines FI-Schalters darf nur durch eine Elektrofachkraft erfolgen.
Warum?
- falscher Anschluss kann gefährlich sein
- Schutzfunktion könnte nicht korrekt arbeiten
- Vorschriften müssen eingehalten werden
Deine Sicherheit geht vor – hier solltest du kein Risiko eingehen.
3. Ist ein FI-Schalter heute Pflicht?
Ja, in den meisten Fällen.
In Neubauten und bei Renovierungen ist ein FI-Schalter für viele Stromkreise gesetzlich vorgeschrieben, insbesondere für:
- Steckdosen
- Badezimmer
- Außenbereiche
Auch in älteren Gebäuden ist eine Nachrüstung dringend empfehlenswert.
4. Wie oft sollte man einen FI-Schalter testen?
Ein FI-Schalter sollte regelmäßig geprüft werden.
Empfehlung:
- alle 6 Monate die Testtaste („T“) drücken
Dabei wird ein Fehler simuliert und der Schalter muss sofort auslösen.
Tut er das nicht, solltest du ihn unbedingt von einer Fachkraft prüfen lassen.
Fazit: Der richtige FI-Schalter schützt dich zuverlässig
Ein FI-Schalter ist weit mehr als nur ein Bauteil in deinem Sicherungskasten – er ist ein entscheidender Lebensretter im Alltag. Oft unbemerkt im Hintergrund, sorgt er dafür, dass gefährliche Fehlerströme sofort erkannt und abgeschaltet werden, bevor es zu einem Stromschlag oder sogar einem Brand kommen kann.
Gerade in Zeiten moderner Haushalte mit immer mehr elektrischen Geräten wird die richtige Auswahl immer wichtiger. Nicht jeder FI-Schalter passt zu jeder Anwendung – deshalb solltest du genau hinschauen:
- Welcher Typ (A, F oder B) wird benötigt?
- Welche Geräte werden betrieben?
- Gibt es besondere Anforderungen wie Wallbox, PV-Anlage oder Wärmepumpe?
Für die meisten klassischen Anwendungen im Haushalt bist du mit einem FI-Schalter Typ A mit 30 mA gut aufgestellt. Sobald jedoch moderne Technik oder spezielle Anwendungen ins Spiel kommen, lohnt sich ein genauer Blick – oder die Beratung durch eine Fachkraft.
Ebenso wichtig ist die richtige Planung deiner Installation:
Mehrere FI-Schalter statt nur einem erhöhen die Sicherheit und sorgen dafür, dass im Fehlerfall nicht gleich das ganze Haus ohne Strom ist.
Unterm Strich gilt:
Wenn du den passenden FI-Schalter auswählst, fachgerecht installieren lässt und regelmäßig prüfst, schaffst du eine sichere Grundlage für deine gesamte Elektroinstallation.
