Technische Daten
| Transparenter Deckel/Tür | nein |
| Materialstärke Gehäuse | 1,5 mm |
| Oberfläche | pulverbeschichtet |
| Schlagfestigkeit | IK10 |
| Schutzklasse | II |
| Funktionserhalt | ohne |
| Art der Abdeckung | Tür |
| Anzahl der Öffnungen für Flanschplatten | 10 |
| RAL-Nummer | 7035 |
| Geeignet für Außengebrauch | nein |
| Nennstrom (In) | 800 A |
| Montageart | Aufputz |
| Anzahl der Reihen | 10 |
| Art der Tür | Doppel |
| Breite | 1300 mm |
| Anbaumöglichkeit | ja |
| Breite in Teilungseinheiten | 24 |
| Anzahl der Module | 600 |
| Geeignet für Blitzschutz | nein |
| Materialstärke Tür/Deckel | 1,5 mm |
| Werkstoff des Gehäuses | Stahl |
| Ausführung Deckel | geschlossen |
| Farbe | grau |
| Abdeckung mit Überdruckentlastung | nein |
| Mit Schloss | nein |
| Mit Montageplatte | nein |
| Anzahl der Leitungseinführungen | 10 |
| Tiefe | 275 mm |
| Innentiefe | 275 mm |
| Schutzart (IP) | IP55 |
| Höhe | 1550 mm |
Beschreibung

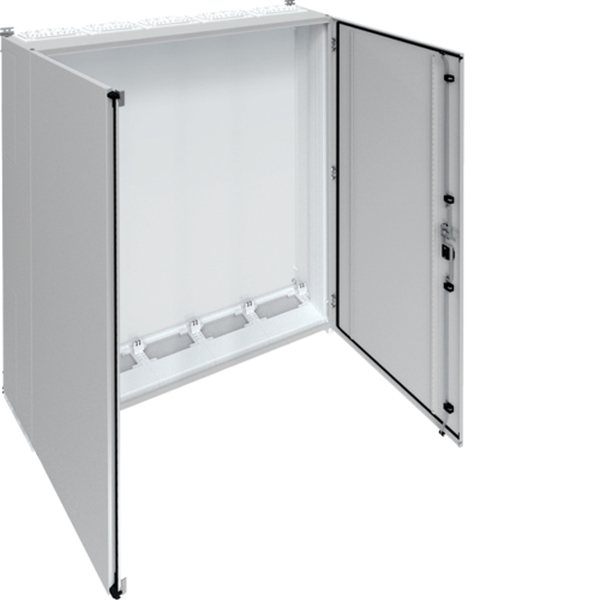

Schrank, univers, IP55/II, 1550x1300x275mm.Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
