Technische Daten
| RAL-Nummer | 7035 |
| Farbe | grau |
| Montageart | Aufputz |
| Anzahl der Module | 240 |
| Funktionserhalt | ohne |
| Art der Abdeckung | Tür |
| Abdeckung mit Überdruckentlastung | nein |
| Anzahl der Reihen | 5 |
| Ausführung Deckel | geschlossen |
| Breite in Teilungseinheiten | 24 |
| Art der Tür | Doppel |
| Transparenter Deckel/Tür | nein |
| Innentiefe | 275 mm |
| Materialstärke Gehäuse | 1,5 mm |
| Anbaumöglichkeit | ja |
| Materialstärke Tür/Deckel | 1,5 mm |
| Geeignet für Außengebrauch | nein |
| Tiefe | 275 mm |
| Nennstrom (In) | 800 A |
| Geeignet für Blitzschutz | nein |
| Breite | 1050 mm |
| Schlagfestigkeit | IK10 |
| Schutzklasse | I |
| Schutzart (IP) | IP55 |
| Mit Schloss | nein |
| Anzahl der Öffnungen für Flanschplatten | 8 |
| Anzahl der Leitungseinführungen | 8 |
| Mit Montageplatte | nein |
| Oberfläche | pulverbeschichtet |
| Werkstoff des Gehäuses | Stahl |
| Höhe | 800 mm |
Beschreibung

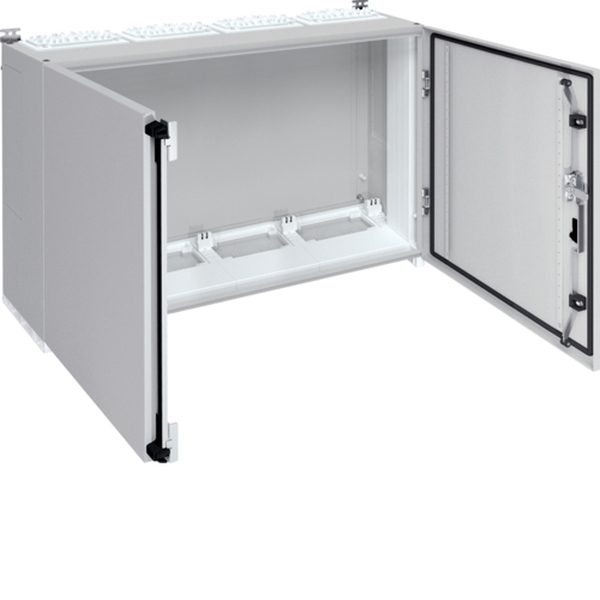

Schrank, univers, IP55/I, 800x1050x275mm.Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
